Ss 3 रोल प्लेट रोलिंग मशीन निर्माता घुमावदार यांत्रिक सममित W11-20×2000

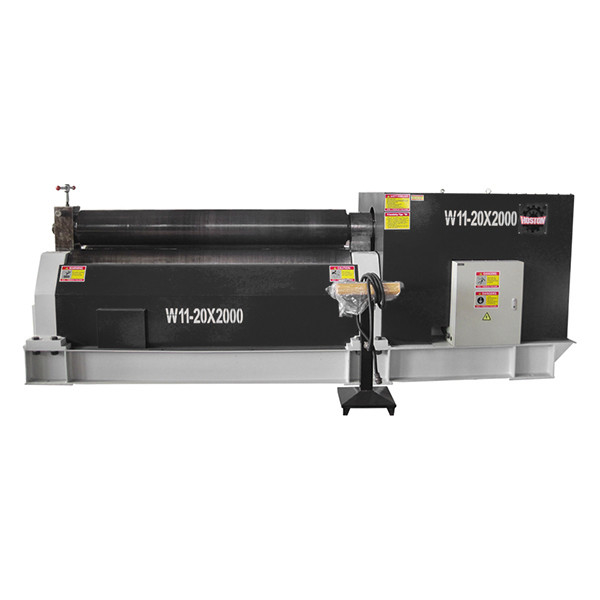

W11 3-रोलर मैकेनिकल सिमेट्रिक प्लेट रोलिंग मशीन W11-20×2000

1. निचला रोलर मुख्य मोटर द्वारा मुख्य रेड्यूसर के माध्यम से चलाया जाता है। मुख्य रेड्यूसर आउटपुट शाफ्ट गियर व्हील के एक समूह के माध्यम से दो निचले रोलर्स को प्रसारित करता है।रोलर ड्राइविंग दिशा मुख्य मोटर द्वारा स्विच किया जाता है.
2. ऊपरी रोलर की ऊंचाई आंदोलन सहायक मोटर द्वारा सहायक reducer के माध्यम से किया जाता है,जो कीड़ा और कीड़ा पहिया चलाता है बाएं और दाएं रोलर असर के नीचे स्वचालित रूप से स्थानांतरित करने के लिए, इस्पात तार नट जो कीड़ा पहिया घूर्णन पर तय किया जाता है, और तदनुसार गेंद असर शिकंजा के ऊपर और नीचे आंदोलन द्वारा पूरा करता है।
3. ढोने के उपकरण का उपयोग गोल सिलेंडर समाप्त होने के बाद किया जाता है। बाएं असर सीट छोड़ने से पहले, ऊपरी रोलर को मानक ऊंचाई पर उठाता है,और ऊपरी रोलर के तल पर संतुलन खींच रॉड के साथ ऊपरी रोलर रोक बनानेफिर झुकाव वाले असर सीट पर पिन शाफ्ट खींचें, झुकाव वाले असर सीट को पलट दें, फिर ऊपर वाले रोलर के एक छोर से घुमावदार उत्पाद निकल सकता है।
4. मुख्य घटक हैंः तीन 45 स्टील फोल्डेड रोलर्स, एचआरसी3545, समर्थन फ्रेम वेल्डेड है, वेल्डेड होने के बाद प्रक्रिया, निचला पैलेट एक वेल्डेड हिस्सा है।गेंद असर पेंच और कीड़ा गियर 45 स्टील फोर्ज भागों हैं.
5. विद्युत भागों प्रसिद्ध उपकरण, स्थिर प्रदर्शन, टिकाऊ, सुरक्षित और विश्वसनीय, सुविधाजनक संचालित किया जाता है अपनाया जाता है।

W11 3-रोलर मैकेनिकल सिमेट्रिक प्लेट रोलिंग मशीन

कार्य सिद्धांत

संरचना शैली

मशीन की संरचना शैली 3 रोलर सममित है। शीर्ष रोलर दो बटन रोल की केंद्रीय स्थिति में ऊंचाई की आंदोलन करते हैं। यह पेंच अखरोट और कीड़ा गियर द्वारा प्रेषित किया जाता है।दो बटन रोल मुख्य ड्राइव रोल हैंवे गियरबॉक्स के आउटपुट गियर और बटन रोलर के बीच जाली द्वारा घूमते हैं और झुकने वाली प्लेट के लिए टोक़ प्रदान करते हैं। यह कॉम्पैक्ट, संचालित करने और बनाए रखने में आसान है।
