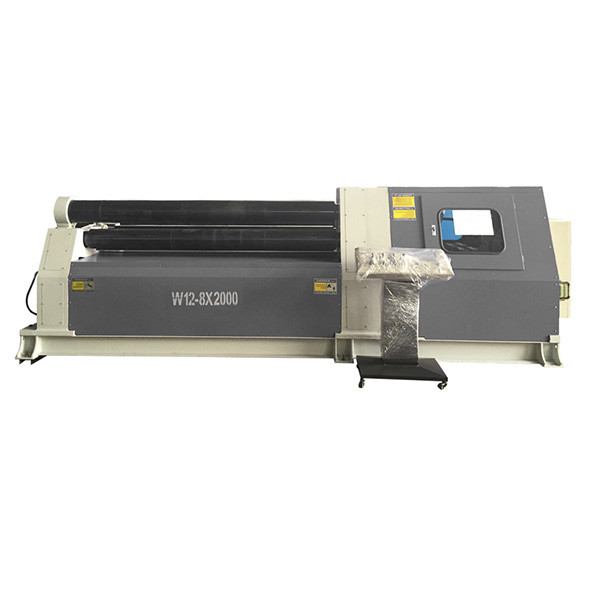

4 रोलर स्टील प्लेट 8 * 2000 मिमी एल्यूमीनियम रोलिंग झुकने मशीन

निर्माता की अद्भुत 4-रोलर स्टील प्लेट रोलिंग मशीन 8*2000 मिमी एल्यूमीनियम रोलिंग और झुकने की मशीन

इस मशीन में चार रोलर्स का डिज़ाइन है, जिसमें ऊपरी रोलर मुख्य ड्राइव के रूप में कार्य करता है।यह मॉडरेटर के गियर और ऊपरी रोलर पर गियर के बीच सगाई के माध्यम से प्लेटों के लिए टोक़ प्रदान करता हैनिचला रोलर ऊर्ध्वाधर गति करने में सक्षम है और हाइड्रोलिक सिलेंडर में हाइड्रोलिक दबाव के माध्यम से पिस्टन पर बल लागू करता है, जिससे प्लेट को कसकर क्लैंप किया जाता है।साइड रोलर्स निचले रोलर के दोनों ओर स्थित हैं और रेल के साथ निर्देशित हैं, एक पेंच, अखरोट, कीड़ा और लीड पेंच तंत्र के संयोजन के माध्यम से गति प्रदान करता है।

1. 4 रोलर प्लेट रोलिंग मशीन में प्लेट के अंत का प्रीबेंडिंग फंक्शन और सीएनसी रोलिंग फंक्शन है। यह एक समय में धातु प्लेट को खिला सकता है,और सिर को मोड़ने के बिना वर्कपीस के प्री-बेंडिंग और रोल बनाने को पूरा कर सकता है.
2. मशीन का ऊपरी कार्य रोल मुख्य ड्राइव रोल है, और निचला रोल और रोल के दोनों पक्ष हाइड्रोलिक रूप से संचालित होते हैं।
3. लिफ्ट विस्थापन को कंप्यूटर द्वारा नियंत्रित किया जाता है और स्वचालित रूप से समतल किया जाता है। स्क्रीन डिस्प्ले ± 0.1 मिमी की सिंक्रनाइज़ेशन सटीकता दिखाता है।
4. रोलओवर लेयरिंग बॉडी का झुकाव और रीसेट हाइड्रोलिक ट्रांसमिशन है, ऊपरी रोल का संतुलन एक संतुलन तंत्र से लैस है, जो आसानी से रोल किए गए वर्कपीस को बाहर निकाल सकता है।
5. इसमें एक मोबाइल स्टैंडअलोन कंसोल है जिसे किसी भी समय स्थानांतरित किया जा सकता है; मशीन एक सुरक्षा इंटरलॉकिंग डिवाइस से लैस है और सुरक्षित है।
6. इसकी पूर्ण सुविधाओं, उच्च परिशुद्धता और उपयोग में आसान संचालन के कारण, यह उपकरण आदर्श समकालीन सीएनसी रोलिंग डिवाइस है।यह ऊर्जा में गोल और चाप के आकार के वर्कपीस रोलिंग के लिए आदर्श मॉडल है, परिवहन, पेट्रोलियम, रासायनिक, बॉयलर, जहाज निर्माण, जल ऊर्जा और धातु संरचना उद्योग।

W12 4 रोल के साथ हाइड्रोलिक प्लेट रोलिंग मशीन

कार्य सिद्धांत

संरचना शैली

यह चार रोलर्स प्लेट रोलिंग मशीन से संबंधित है। यह व्यापक रूप से दबाव जहाजों, मशीनरी, जलविद्युत, निर्माण और बैरल शरीर पूर्व झुकने के अन्य उद्योगों के निर्माण में प्रयोग किया जाता है,घुमावदार, और साथ ही सर्कल की जांच और स्तर निर्धारण का कार्य करते हैं। हाइड्रोलिक मोटर द्वारा संचालित शीर्ष रोलर।धातु प्लेट और शीर्ष रोलर के बीच घर्षण के माध्यम से बटन रोलर और साइड रोलर्स घुमाएं ड्राइव करने के लिए. और झुकने प्लेट के लिए टोक़ की आपूर्ति. बटन रोलर, साइड रोलर और ड्रॉप अंत सभी हाइड्रोलिक तेल टैंक द्वारा संचालित कर रहे हैं. बटन रोलर ऊपर और नीचे ले जाने, साइड रोलर एक चाप के साथ साथ ले जाने.बटन रोलर को क्लैंप करने के लिए ऊपर उठाना, प्लेट को क्लैंप करने के लिए ऊपर उठाना और प्लेट के अंत को पूर्व-बेंड करने के लिए साइड टाइटल।
