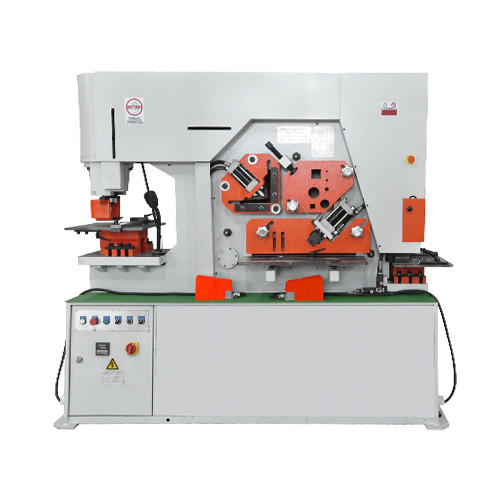

मल्टी फंक्शन हाइड्रोलिक लोहार HIW-120D
- मशीन बिल्कुल शीर्ष प्रसंस्करण प्रौद्योगिकी है, रैक वेल्डिंग मशीन, उच्च तापमान बुझाने उपचार, ताकि उच्च कठोरता के साथ रैक, उच्च शक्ति;विशेष वैक्यूम उच्च तापमान उपचार के साथ उपकरण अपनी सेवा जीवन का विस्तार करने के लिए.
- मशीन मानक पंचिंग स्टेशन, चैनल और कोण स्टील काटने स्टेशन, मोटी प्लेट काटने स्टेशन, गोल स्टील और वर्ग स्टील काटने स्टेशन, काटने कोण स्टेशन से लैस है।वैकल्पिक लाल छेद, प्लेट झुकाने, चैनल स्टील छिद्रण, शटर और पाइप काटने के कोण और अन्य सहायक उपकरण।
- मानक पांच स्टेशनों और दो हाइड्रोलिक वर्कस्टेशनों से लैस है। एक ही समय में स्वतंत्र रूप से काम कर सकता है। मशीन को किसी भी स्तर के डिबगिंग को करने की आवश्यकता नहीं है, उपयोग के बाद जगह में रखा जाता है.स्वचालित पंचिंग और कतरनी दक्षता बढ़ाने के लिए वैकल्पिक सीएनसी नियंत्रण प्रणाली।
- हाइड्रोलिक ट्रांसमिशन का प्रयोग, पूरी संरचना उचित, हल्के वजन, कम शोर, हल्के और विश्वसनीय है और अधिभार प्रदर्शन है।
|
मॉडल
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| प्रसंस्करण क्षमता ((KN) |
600 |
900 |
1200 |
1600 |
| सामग्री तन्यता शक्ति (Mpa) |
≤ 450 |
≤ 450 |
≤ 450 |
≤ 450 |
| राम स्ट्रोक ((मिमी) |
80 |
80 |
80 |
80 |
| स्ट्रोक की संख्या ((समय/मिनट) ((मिमी) |
8-22 |
8-22 |
8-22 |
8-22 |
| गले की गहराई ((मिमी) |
300 |
355 |
400 |
600 |
| कतरन कोण |
7° |
8° |
8° |
8° |
| फ्लैट शेयरिंग |
अधिकतम कतरनी क्षमता
(चूड़ाई*चौड़ाई) ((मिमी)
|
16×250 |
20×330 |
25×330 |
30×355 |
| 8×400 |
10×480 |
16×600 |
20×600 |
| प्रोफाइल स्टील शीरिंग |
स्क्वायर बार ((मिमी) |
40 |
45 |
50 |
55 |
| गोल पट्टी ((मिमी) |
45 |
50 |
60 |
65 |
| सी-चैनल ((मिमी) |
126 |
160 |
200 |
280 |
| आई-बीम ((मिमी) |
126 |
160 |
200 |
280 |
| कोण काटना |
90° कतरन ((मिमी) |
120×10 |
140×12 |
160×14 |
180×16 |
| 90° कतरन ((मिमी) |
70×8 |
70×10 |
80×7 |
80×10 |
| छेद छिद्रण |
मैक्स. Capaciy मुक्का मारना
(व्यास*मोटाई)
|
25×16 |
30×20 |
35×25 |
38×30 |
| मोटर |
4 |
5.5 |
7.5 |
11 |
| आयाम ((मिमी) |
1650×800×1780 |
1950×900×1930 |
2350×980×2100 |
2680×1060×2380 |
मानक श्रृंखलाः
इस मशीन पर केवल एक ऑपरेटर काम कर सकता है।
एक पंप, एक मोटर और एक वाल्व सहित एक मानक इकाई सेट के साथ।
मैनुअल क्लैंपिंग
तापमान शीतलन प्रणाली के बिना
एस श्रृंखलाः
इस मशीन पर केवल एक ऑपरेटर ही काम कर सकता है।
एक पंप, एक मोटर और एक वाल्व सहित एक मानक इकाई सेट के साथ।
मैनुअल क्लैंपिंग
कोण और प्लेट कतरनी स्टेशन में स्वचालित क्लैंपिंग प्रणाली
तापमान शीतलन प्रणाली
डी श्रृंखलाः
दोहरे कामकाजी लोहार (जिसका अर्थ है कि दो ऑपरेटर एक ही समय में मशीन पर काम कर सकते हैं)
दो पंप, दो मोटर और दो वाल्व सहित हाइड्रोलिक इकाइयों के दो सेट के साथ।
कोण और प्लेट कतरनी स्टेशन में स्वचालित क्लैंपिंग प्रणाली
तापमान कोलिंग प्रणाली
मानक कार्य:
छिद्रण; कोण, सी-चैनल छिद्रण; एच बीम छिद्रण
कोण कतरनी; गोल बार कतरनी; वर्ग बार कतरनी; फ्लैट बार कतरनी; कोण मीटर कतरनी
नचिंग;
वैकल्पिक कार्य:
पाइप नोटिंग
पाइप पंचिंग
ब्रेक दबाएँ
कोण झुकना
त्रिज्या कोने
कोने को पूरा करना
द्विपक्षीय गोल करना
कुछ भी नहीं
सी-चैनल जोड़ना
आई-बीम शीयर
चैनल शीयर
 |
|
पंचिंग स्टेशन
- विभिन्न पंचिंग आवश्यकताओं के लिए पंच और डाई की एक पूरी श्रृंखला उपलब्ध है।
- तेजी से पंचिंग टूलींग परिवर्तन के लिए त्वरित परिवर्तन प्रतिधारण नट प्रणाली।
- दृश्यता, सुरक्षा और उपयोग में आसानी के लिए विचारपूर्वक डिजाइन स्ट्रिपर।
- सभी मॉडलों पर तराजू और मापने के स्टॉप के साथ एक बड़ी दो टुकड़ी की मेज मानक है।
- विरूपण को कम करने के लिए विभिन्न उद्घाटनों की विनिमेय प्लेटों के साथ स्ट्रिपर सभी मॉडलों पर मानक है
|
|
फ्लैट बार शीरिंग स्टेशन
- विशेष रूप से मशीनीकृत ऊपरी ब्लेड न्यूनतम विरूपण के साथ एक साफ कतरनी देने के लिए।
- निचले ब्लेड में चार प्रयोग करने योग्य काटने वाले किनारे होते हैं।
- कोण फ्लैंज पर चर डिग्री मीटर-कटिंग।
- आसानी से समायोज्य होल्ड-डाउन।
- सही स्थिति के लिए मार्गदर्शिकाओं के साथ समर्थन तालिका।
|
|
|
कोण कतरनी स्टेशन
- बिना किसी सामग्री हानि और न्यूनतम विरूपण के एकल कतरनी।
- 45° मीटर-कट आसान और साफ है।
- चार प्रयोग करने योग्य काटने वाले किनारों के साथ स्थिर ब्लेड।
- छोटे या बड़े कोणों पर इष्टतम परिणामों के लिए चलती ब्लेड पर चयन योग्य कोण त्रिज्या
|
|
बार शीरिंग स्टेशन
- वर्ग बार कतरन और गोल बार कतरन के विभिन्न आकारों के लिए एक पकड़ नीचे।
- अधिकांश मॉडलों के लिए वैकल्पिक चैनल और सेक्शन बार कतरनी उपकरण उपलब्ध है।
|
|
|
नचिंग स्टेशन
- समतल सलाखों और कोणों को काटने के लिए आदर्श।
- अधिकतम सुरक्षा और दृश्यता के लिए विद्युत रूप से आपस में जुड़े सुरक्षा कोर्ड।
- सटीक स्थिति के लिए स्टॉप के साथ गेजिंग टेबल शामिल है।
|
