| ब्रांड नाम | Hoston |
| मॉडल संख्या | HIW-160 |

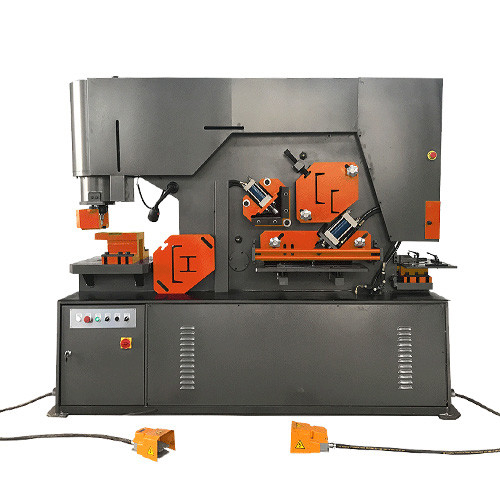

होस्टनमल्टीफंक्शनल हाइड्रोलिक आयरनवर्कर धातु सामग्री के मैन्युअल कतरनी, काटने और रिक्त करने के लिए एक मशीन है। यह ओवरलैप दो-चरण लीवर, स्लाइडर, आदि का उपयोग करता है,तीन प्रकार के कतरनी ब्लेडों से लैस स्लाइड प्लेट को ऊपर और नीचे चलाने के लिएइस मशीन की संरचना कॉम्पैक्ट है, इसकी मात्रा कम है, इसका वजन हल्का है और इसे संचालित करना आसान है।पुराने यांत्रिक कतरनी मशीन गियर रोटेशन भाग को छोड़कर, कमजोर, खराब होने में आसान, शोर और अन्य कमियों को छोड़कर हाइड्रोलिक कतरनी मशीन, हाइड्रोलिक घटक और बिजली के भागों को विफलता और तेल रिसाव और अन्य कमियों के लिए आसान है।संचालित करने में आसान, उच्च कतरनी सटीकता, कतरनी प्लेट सामग्री की चौड़ाई और बार की संख्या सेट करने के लिए प्रोग्राम किया जा सकता है। कम, कम बिजली की खपत, ऊर्जा की बचत, कम शोर की आवश्यकता होती है।उन्नत विनिर्माण संरचना, कम पहने हुए भाग, कोई रखरखाव नहीं।
|
मॉडल |
HIW-60/D | HIW-90/S/D | HIW-120/S/D | HIW-160/S/D | |
| प्रसंस्करण क्षमता ((KN) | 600 | 900 | 1200 | 1600 | |
| सामग्री तन्यता शक्ति (Mpa) | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | |
| राम स्ट्रोक ((मिमी) | 80 | 80 | 80 | 80 | |
| स्ट्रोक की संख्या ((समय/मिनट) ((मिमी) | 8-22 | 8-22 | 8-22 | 8-22 | |
| गले की गहराई ((मिमी) | 300 | 355 | 400 | 600 | |
| कतरन कोण | 7° | 8° | 8° | 8° | |
| फ्लैट शेयरिंग |
अधिकतम कतरनी क्षमता (चूड़ाई*चौड़ाई) ((मिमी) |
16×250 | 20×330 | 25×330 | 30×355 |
| 8×400 | 10×480 | 16×600 | 20×600 | ||
| प्रोफाइल स्टील शीरिंग | स्क्वायर बार ((मिमी) | 40 | 45 | 50 | 55 |
| गोल पट्टी ((मिमी) | 45 | 50 | 60 | 65 | |
| सी-चैनल ((मिमी) | 126 | 160 | 200 | 280 | |
| आई-बीम ((मिमी) | 126 | 160 | 200 | 280 | |
| कोण काटना | 90° कतरन ((मिमी) | 120×10 | 140×12 | 160×14 | 180×16 |
| 90° कतरन ((मिमी) | 70×8 | 70×10 | 80×7 | 80×10 | |
| छेद छिद्रण |
मैक्स. Capaciy मुक्का मारना (व्यास*मोटाई) |
25×16 | 30×20 | 35×25 | 38×30 |
| मोटर | 4 | 5.5 | 7.5 | 11 | |
| आयाम ((मिमी) | 1650×800×1780 | 1950×900×1930 | 2350×980×2100 | 2680×1060×2380 | |
मानक श्रृंखलाः
इस मशीन पर केवल एक ऑपरेटर काम कर सकता है।
एक पंप, एक मोटर और एक वाल्व सहित एक मानक इकाई सेट के साथ।
मैनुअल क्लैंपिंग
तापमान शीतलन प्रणाली के बिना
एस श्रृंखलाः
इस मशीन पर केवल एक ऑपरेटर ही काम कर सकता है।
एक पंप, एक मोटर और एक वाल्व सहित एक मानक इकाई सेट के साथ।
मैनुअल क्लैंपिंग
कोण और प्लेट कतरनी स्टेशन में स्वचालित क्लैंपिंग प्रणाली
तापमान शीतलन प्रणाली
डी श्रृंखलाः
दोहरे कामकाजी लोहार (जिसका अर्थ है कि दो ऑपरेटर एक ही समय में मशीन पर काम कर सकते हैं)
दो पंप, दो मोटर और दो वाल्व सहित हाइड्रोलिक इकाइयों के दो सेट के साथ।
कोण और प्लेट कतरनी स्टेशन में स्वचालित क्लैंपिंग प्रणाली
तापमान कोलिंग प्रणाली
मानक कार्य:
छिद्रण; कोण, सी-चैनल छिद्रण; एच बीम छिद्रण
कोण कतरनी; गोल बार कतरनी; वर्ग बार कतरनी; फ्लैट बार कतरनी; कोण मीटर कतरनी
नचिंग;
वैकल्पिक कार्य:
पाइप नोटिंग
पाइप पंचिंग
ब्रेक दबाएँ
कोण झुकना
त्रिज्या कोने
कोने को पूरा करना
द्विपक्षीय गोल करना
कुछ भी नहीं
सी-चैनल जोड़ना
आई-बीम शीयर
चैनल शीयर
|
|
पंचिंग स्टेशन
|
|
फ्लैट बार शीरिंग स्टेशन
|
|
|
कोण कतरनी स्टेशन
|
|
बार शीरिंग स्टेशन
|
|
|
नचिंग स्टेशन
|
