| ब्रांड नाम | Hoston |
| मॉडल संख्या | HIW-120S |

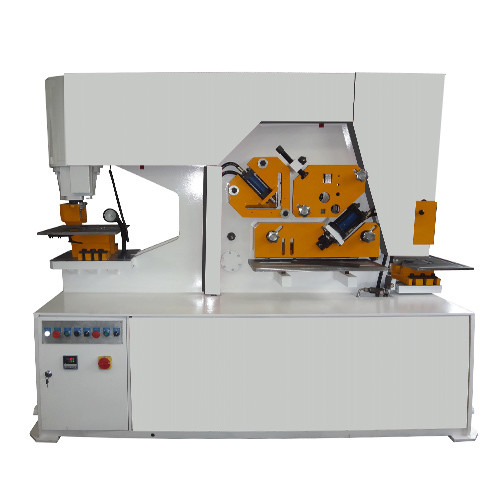

डबल सिलेंडर आयरनवर्कर HIW-120S
मशीन का डिजाइन उत्कृष्ट है और संरचना स्थिर है।हाइड्रोलिक ट्रांसमिशन और यांत्रिक पारंपरिक प्रेसिंग को अपनाया गया है।जिसमें a एक स्वतंत्र स्टेशन है और BCDE एक संयुक्त स्टेशन हैपंपिंग और कतरनी का स्ट्रोक समायोज्य है। विभिन्न कटरों का चयन किया जा सकता है, कतरनी, कतरनी, कक्ष और मरने के लिए कतरनी फ्लैट स्टील, वर्ग स्टील, गोल स्टील, बार, एंजेल स्टील, चैनल स्टील,आई-बीमZ-बीम और अन्य आम ठोस स्टील सामग्री.कार्य तालिका टी-ग्रुव और शासक से सुसज्जित है,जो उपकरण और मरने की स्वतंत्र स्थापना और समायोजन के लिए सुविधाजनक है.डबल पैर स्विच,स्वतंत्र एवं स्वतंत्र संचालनदोगुनी दक्षता।
| मॉडल | HIW-60/D | HIW-90/S/D | HIW-120/S/D | HIW-160/S/D | |
| प्रसंस्करण क्षमता ((KN) | 600 | 900 | 1200 | 1600 | |
| सामग्री तन्यता शक्ति (Mpa) | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | |
| राम स्ट्रोक ((मिमी) | 80 | 80 | 80 | 80 | |
| स्ट्रोक की संख्या ((समय/मिनट) ((मिमी) | 8-22 | 8-22 | 8-22 | 8-22 | |
| गले की गहराई ((मिमी) | 300 | 355 | 400 | 600 | |
| कतरन कोण | 7° | 8° | 8° | 8° | |
| फ्लैट शेयरिंग |
अधिकतम कतरनी क्षमता (चूड़ाई*चौड़ाई) ((मिमी) |
16×250 | 20×330 | 25×330 | 30×355 |
| 8×400 | 10×480 | 16×600 | 20×600 | ||
| प्रोफाइल स्टील शीरिंग | स्क्वायर बार ((मिमी) | 40 | 45 | 50 | 55 |
| गोल पट्टी ((मिमी) | 45 | 50 | 60 | 65 | |
| सी-चैनल ((मिमी) | 126 | 160 | 200 | 280 | |
| आई-बीम ((मिमी) | 126 | 160 | 200 | 280 | |
| कोण काटना | 90° कतरन ((मिमी) | 120×10 | 140×12 | 160×14 | 180×16 |
| 90° कतरन ((मिमी) | 70×8 | 70×10 | 80×7 | 80×10 | |
| छेद छिद्रण |
मैक्स. Capaciy मुक्का मारना (व्यास*मोटाई) |
25×16 | 30×20 | 35×25 | 38×30 |
| मोटर | 4 | 5.5 | 7.5 | 11 | |
| आयाम ((मिमी) | 1650×800×1780 | 1950×900×1930 | 2350×980×2100 | 2680×1060×2380 | |
मानक श्रृंखलाः
इस मशीन पर केवल एक ऑपरेटर काम कर सकता है।
एक पंप, एक मोटर और एक वाल्व सहित एक मानक इकाई सेट के साथ।
मैनुअल क्लैंपिंग
तापमान शीतलन प्रणाली के बिना
एस श्रृंखलाः
इस मशीन पर केवल एक ऑपरेटर ही काम कर सकता है।
एक पंप, एक मोटर और एक वाल्व सहित एक मानक इकाई सेट के साथ।
मैनुअल क्लैंपिंग
कोण और प्लेट कतरनी स्टेशन में स्वचालित क्लैंपिंग प्रणाली
तापमान शीतलन प्रणाली
डी श्रृंखलाः
दोहरे कामकाजी लोहार (जिसका अर्थ है कि दो ऑपरेटर एक ही समय में मशीन पर काम कर सकते हैं)
दो पंप, दो मोटर और दो वाल्व सहित हाइड्रोलिक इकाइयों के दो सेट के साथ।
कोण और प्लेट कतरनी स्टेशन में स्वचालित क्लैंपिंग प्रणाली
तापमान कोलिंग प्रणाली
मानक कार्य:
छिद्रण; कोण, सी-चैनल छिद्रण; एच बीम छिद्रण
कोण कतरनी; गोल बार कतरनी; वर्ग बार कतरनी; फ्लैट बार कतरनी; कोण मीटर कतरनी
नचिंग;
वैकल्पिक कार्य:
पाइप नोटिंग
पाइप पंचिंग
ब्रेक दबाएँ
कोण झुकना
त्रिज्या कोने
कोने को पूरा करना
द्विपक्षीय गोल करना
कुछ भी नहीं
सी-चैनल जोड़ना
आई-बीम शीयर
चैनल शीयर
|
|
पंचिंग स्टेशन
2त्वरित पंच टूलींग परिवर्तन के लिए त्वरित परिवर्तन प्रतिधारण नट प्रणाली। 5सभी मॉडलों पर विरूपण को कम करने के लिए विभिन्न उद्घाटनों की विनिमेय प्लेटों के साथ स्ट्रिपर मानक है |
|
फ्लैट बार शीरिंग स्टेशन
1. विशेष रूप से एक साफ कतरनी के साथ न्यूनतम विरूपण देने के लिए ऊपरी ब्लेड मशीनीकृत. 2. निचले ब्लेड में चार प्रयोग करने योग्य काटने वाले किनारे हैं। 3. चर डिग्री मीटर-कट्टीng कोण fl परएंज. 4आसानी से समायोज्य होल्ड-डाउन। 5सही स्थिति के लिए मार्गदर्शिकाओं के साथ समर्थन तालिका। |
|
|
कोण कतरनी स्टेशन
1. कोई सामग्री हानि और न्यूनतम विरूपण के साथ एकल कतरनी. 2.45° मीटर-कट आसान और साफ है। 3. चार प्रयोग करने योग्य काटने वाले किनारों के साथ स्थिर ब्लेड। 4छोटे या बड़े कोणों पर इष्टतम परिणामों के लिए चलती ब्लेड पर चयन योग्य कोण त्रिज्या |
|
बार शीरिंग स्टेशन
1.एक रखरखाव के लिए विभिन्न आकारों के वर्ग पट्टी काटना और गोल पट्टी काटना. 2अधिकांश मॉडलों के लिए वैकल्पिक चैनल और सेक्शन बार कतरनी उपकरण उपलब्ध है। |
|
|
नचिंग स्टेशन
2अधिकतम सुरक्षा और दृश्यता के लिए विद्युत रूप से संलग्न सुरक्षा चौकी। 3सटीक स्थिति के लिए स्टॉप के साथ माप तालिका शामिल है। |
